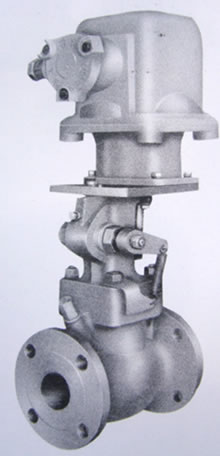

金子M30-()-AE44/AE66-SS32/SF32系列二通高温防爆电磁阀
一、产品综述
M30-()-AE44/AE66-SS32/SF32 系列常闭二位二通高温防爆电磁阀是引进国外先进电磁阀生产技术生产出的国产化产品，该产品技术指标符合国家标准GB.3836.1-2010爆炸性环境用防爆电气设备通用要求及GB3836.2-2010爆炸性环境用防爆电气设备隔爆型电气设备“d”的有关规定。防爆等级为dIIBT4，该产品经国家指定的防爆鉴定单位检验合格，取得了防爆合格证。
二、技术规则
1.技术参数
|
通径mm
|
额定电压V/Hz
|
电流A
|
功率W
|
工作介质
|
压力范围Mpa
|
介质温度oC
|
阀体材料
|
密封形式
|
泄露量ml/min
|
额定流量系数Kv值
|
密封形式
|
外型尺寸
m m
|
连接方式
|
|
L
|
H
|
|
M30-15-AE44-SS32
|
15
|
AC220/50
AC110/50
AC24/50
|
0.20
0.46
2.08
|
26
|
空气
油
水蒸气
热水
|
0-3
0-2
0-1
|
5-200
|
不锈钢
|
金属
|
30
|
3.3
|
金属
|
101
|
353
|
螺纹G1/2"
|
|
M30-20-AE44-SS32
|
20
|
40
|
7.2
|
螺纹G3/4"
|
|
M30-25-AE44-SS32
|
25
|
50
|
10.6
|
螺纹G1"
|
|
|
通径mm
|
额定电压V/Hz
|
电流A
|
功率W
|
工作介质
|
压力范围Mpa
|
介质温度oC
|
阀体材料
|
密封形式
|
泄露量ml/min
|
额定流量系数Kv值
|
密封形式
|
外型尺寸
m m
|
连接方式
|
|
L
|
H
|
|
M30-40-AE44-SF32
|
40
|
AC220/50
AC110/50
|
0.63
1.36
|
38
|
空气
油
水蒸气
热水
|
0-1
|
5-150
|
不锈钢
|
金属
|
80
|
24.7
|
金属
|
186
|
461
|
法兰四孔
19/105
|
|
M30-50-AE44-SF32
|
50
|
100
|
41.7
|
212
|
470
|
法兰四孔
19/120
|
2.使用环境：环境温度不高于45oC，相对湿度不大于85%。
3.工作介质：应洁净，无悬浮物，其粘度不大于150mm/s。
4.电源变化，电源波动范围在-15% - +10%的情况下，正常工作。
三、工作原理

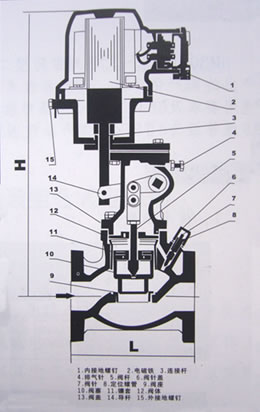

该阀是利用牵引式电磁铁操作的直动式先导复位结构常闭型二通高温防爆电磁阀。图示为关闭状态，此时该阀是靠作用在阀塞上腔工作介质的压力进行关闭的，当通电时牵引电磁铁将导杆拉起打开阀塞排出口。阀塞上腔压力下降，在介质压力及阀杆拉力的作用下，打开阀塞，阀门开启。当断电时，排出口被阀杆堵住阀塞上腔压力上升。靠上、下腔的压差使阀门关闭。
四、安装使用须知
1.安装前首先吹扫管路避免杂质搁损密封面。
2.阀体上箭头指向为介质流向。
3.水平安装时，允许与水平管线垂直方向倾斜度不大于30度。
4.使用时必须与技术规则相符。
5.安装后，首先接通电源观察导杆上、下运动情况，向上阀门为开启，向下为关闭，动作后既可切断电源，通入介质。
6.流体如果是液体，通入介质后，需拧松排气针，排除阀门内的气体，然后拧紧恢复原状。
7.不准在阀门活动零部件位置涂染。
8.阀门如封闭延缓时，可拧下阀针盖，定位螺管，逆时针旋转阀针，调到所需关闭的时间。
9.引线的连接与安装，必须严格遵守防爆的有关规定，电磁阀有内、外两处接地，必须同时安装，严禁省略。
10.阀门如动作不灵活，或不能全部打开时故障同8，顺时针旋转阀针故障即可排除。
11.阀门如流量不足时，拆开阀体与Y型阀盖拧松阀杆上的螺母调整阀塞与阀体的距离以满足流量的要求。
